A A A A Автор Тема: Наблюдать с комфортом на Кресло-Телескопе  (Прочитано 6815 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Природная тяга к удобствам заставили меня создать вот такое:
Кресло- телескоп на экваториальной монтировке. 2 х Ньютон Ø250мм х 1250мм + Бинокль 2 х Ø100 х 450мм. Биноокулярный узел- совмещённый.
« Последнее редактирование: 15 Июн 2010 [17:35:01] от Schmidt Alexander »


Оффлайн GAZER

  • *****
  • Сообщений: 2 239
  • Благодарностей: 143
  • Космос живой
    • Сообщения от GAZER
Re: Наблюдать с комфортом
« Ответ #1 : 04 Июн 2010 [06:46:54] »
Очень интересно как реализован бинокулярный узел. Если можно опишите подробней.
Астрономическая трубка АТ-1
Garrett 100 mm F/5.3 45° Mk II Binocular Telescope
Deepsky 152 мм. F/5 Петцваль
Celestron CPC 1100 Шмидт-Кассегрен

Оффлайн ДимСаныч

  • *****
  • Сообщений: 10 645
  • Благодарностей: 130
  • Продолжаем с малого
    • Сообщения от ДимСаныч
Re: Наблюдать с комфортом
« Ответ #2 : 04 Июн 2010 [08:24:47] »
Здорово! Мои природные мысли то-же тяготеют к подобному, но только пока мысли, а у Вас уже всё материально. :)
Сломался компас посредине пути.
Кого-то винить уже поздно.
Но мы продолжаем до цели идти!
По солнцу идём и по звёздам.
                              Дмитрий Зимин.

Оффлайн AgPeHaJIuH

  • Модератор
  • *****
  • Сообщений: 2 534
  • Благодарностей: 145
  • Астрочайник
    • Сообщения от AgPeHaJIuH
Re: Наблюдать с комфортом
« Ответ #3 : 04 Июн 2010 [09:50:15] »
Schmidt Alexander, впечатляет.  :o Вопросов много возникло, например: какая необходима поверхность для агрегата,  экваториальность реализована для труб или для кресла тоже? привод ножной?  ???
Dob 12" ultra heavy Feanor-Kaminsky 5elements split pipe+SW 80/350, ПНВ Ворон-3 [gen II], Celestron SkyMaster 15x70, Алькор
... И все-таки она рулит!
В чем сила, брат? Сила в апертуре.
Не откладывай на завтра то, что можешь посмотреть сегодня.
Лучше один раз увидеть, чем 100 раз обсудить.
Ногами на Земле, глазами в небесах, мыслями в других вселенных

Астролюбитель

  • Гость
Re: Наблюдать с комфортом
« Ответ #4 : 04 Июн 2010 [10:44:35] »
Расскажите пожалуйта поподробнее про этот проект и так же хотел бы присоеденится в к вопросу реализации бино-узла? На что смотрели уже и как если смотрели, расскажите про все....... ;)

Оффлайн Hermit

  • *****
  • Сообщений: 2 279
  • Благодарностей: 152
  • In bino veritas!
    • Сообщения от Hermit
Re: Наблюдать с комфортом
« Ответ #5 : 04 Июн 2010 [11:21:06] »
Интересное решение, респект! Пожалуйста, поподробнее о конструкции!
"Это невозможно!" - сказала Причина. "Это безрассудство!" - заметил Опыт.
"Это бесполезно!" - отрезала Гордость. "Попробуй..." - шепнула Мечта.

Оффлайн хиус

  • *****
  • Сообщений: 668
  • Благодарностей: 5
    • Сообщения от хиус
Re: Наблюдать с комфортом
« Ответ #6 : 04 Июн 2010 [13:14:34] »
Вот она - мечта дипскайшика. С таким инстументом не заметишь и как ночь  за наблюдениями пролетит,одним словом красота.
В действительности всё совершенно иначе, чем на самом деле.(А. Сент-Экзюпери)
http://astrovrn.4adm.ru/ Воронежцы присоединяйтесь. Наш астрофорум.

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Наблюдать с комфортом
« Ответ #7 : 05 Июн 2010 [03:29:17] »
Цитата: какая необходима поверхность для агрегата,  экваториальность реализована для труб или для кресла тоже?

1. Опорная рама- равносторонний треугольник 1,25м
2. В моей системе "Наблюдатель- Телескоп"- Человек ведомое звено. Можно думаю только азимутальную создать чтобы ось вращения проходила через срез окуляров. В параллакте полагаю технически не осуществимо. Вращаться приходится всем вместе по обеим осям, спасибо скорости маленькие а то-бы стошнило ;D.
Вообще непередоваемое ощущение парения между небом и землёй и удовольствие от наблюдения обеими глазами.
Эл. двигатели, переключатели, тиристорное управление от 0 до мкс. от аккумуляторных эл. дрелей(не знаю как они правильно по русски называются). "Джойстики" правой- левой руки хорошо просматриваются на фото Рамы-Кресла.
Фото опорной рамы:

Оффлайн хиус

  • *****
  • Сообщений: 668
  • Благодарностей: 5
    • Сообщения от хиус
Re: Наблюдать с комфортом
« Ответ #8 : 05 Июн 2010 [11:11:39] »
Если можно выложите пожалуйста фото бино-узла.
В действительности всё совершенно иначе, чем на самом деле.(А. Сент-Экзюпери)
http://astrovrn.4adm.ru/ Воронежцы присоединяйтесь. Наш астрофорум.

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 794
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Наблюдать с комфортом
« Ответ #9 : 05 Июн 2010 [11:34:30] »
Круто! Вам надо статью развернутую писать!
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн Hermit

  • *****
  • Сообщений: 2 279
  • Благодарностей: 152
  • In bino veritas!
    • Сообщения от Hermit
Re: Наблюдать с комфортом
« Ответ #10 : 05 Июн 2010 [13:20:33] »
Можно думаю только азимутальную создать чтобы ось вращения проходила через срез окуляров.
Тогда логичнее было бы использовать схему Нэсмита, чтобы убрать вращение кресла по вертикали. Немного непривычнее вид в окулярах, зато комфортнее.
ЗЫ: Уже третья конструкция подобного типа. Интересная тенденция, однако... Свой бино переделать, что ли...
"Это невозможно!" - сказала Причина. "Это безрассудство!" - заметил Опыт.
"Это бесполезно!" - отрезала Гордость. "Попробуй..." - шепнула Мечта.

Оффлайн Наблюдатель

  • ***
  • Сообщений: 156
  • Благодарностей: -2
  • Я - часть космоса!
    • Сообщения от Наблюдатель
Re: Наблюдать с комфортом
« Ответ #11 : 05 Июн 2010 [16:46:50] »
Автор, продолжайте. Нам всем очень интересно.
Самое смешное желание - это желание нравиться всем. (с)

Астролюбитель

  • Гость
Re: Наблюдать с комфортом
« Ответ #12 : 05 Июн 2010 [17:01:09] »
Цитата: какая необходима поверхность для агрегата,  экваториальность реализована для труб или для кресла тоже?

1. Опорная рама- равносторонний треугольник 1,25м
2. В моей системе "Наблюдатель- Телескоп"- Человек ведомое звено. Можно думаю только азимутальную создать чтобы ось вращения проходила через срез окуляров. В параллакте полагаю технически не осуществимо. Вращаться приходится всем вместе по обеим осям, спасибо скорости маленькие а то-бы стошнило ;D.
Вообще непередоваемое ощущение парения между небом и землёй и удовольствие от наблюдения обеими глазами.
Эл. двигатели, переключатели, тиристорное управление от 0 до мкс. от аккумуляторных эл. дрелей(не знаю как они правильно по русски называются). "Джойстики" правой- левой руки хорошо просматриваются на фото Рамы-Кресла.
Фото опорной рамы:
Действительно интересный и необычный для ЛА проект, расскажите все подробно про него?

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Наблюдать с комфортом
« Ответ #13 : 05 Июн 2010 [23:35:29] »
Цитата:Тогда логичнее было бы использовать схему Нэсмита...

Вы совершенно правы, но по моим расчётам Несмит лучше подойдёт для ГЗ 500-700мм. Тогда можно будет не только голову просовывать между трубами но и сидеть всем корпусом и вращаться только вокруг полярной оси- наклоняясь к окулярам, а не так как у меня- верхняя спинка кресла наклоняется на 15град- чтобы обозреть окресности, стукнуть по "Клаве" и чтобы "принести" мои глаза к окулярам ;D- главное правильно угол установить чтобы не выдавить глазами дорогие окуляры :D.
Но если серьёзно то я исходил прежде всего из свои способностей и возможностей. 2х250х1250 и материалы- по деньгам я потянул. Большие размеры для меня лежат за гранью возможного да и просто хранить негде. Моя конструкия разбирается-собирается за две минуты, траспортабельна. Хотя уже начал работы по монтажу на автоприцепе- такая "Travel-Observatory". Но не скрою сначала мечтал о бинонесмите с ГЗ 600-800мм. Может ещё не вечер?

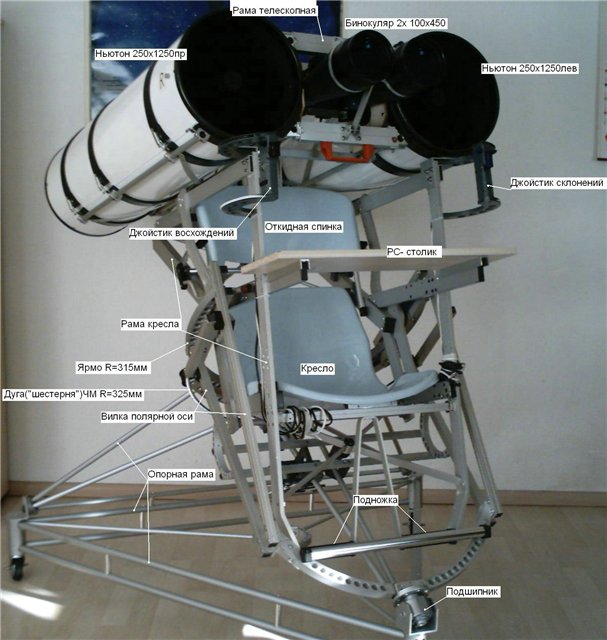

Ещё фото:
https://astronomy.ru/forum/radikal/s16/i191/1006/af/059d461a4647.jpg

Цитата: Уже третья конструкция подобного типа.

Подскажите где можно посмотреть на, в хорошем смысле, конкурентов. Любопытно!
« Последнее редактирование: 06 Июн 2010 [00:20:52] от Schmidt Alexander »

Оффлайн Пецык Алексей

  • *****
  • Сообщений: 6 309
  • Благодарностей: 238
  • ТМШ, ТАЛ 100RSMT, Доб 10", Доб 18", БАС 30х90
    • Сообщения от Пецык Алексей
Re: Наблюдать с комфортом
« Ответ #14 : 05 Июн 2010 [23:55:26] »
Первую фотку бы почетче... А что там за бинокль между трубами торчит? Как искатель используется?

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Наблюдать с комфортом
« Ответ #15 : 06 Июн 2010 [00:07:32] »
Цитата: Действительно интересный и необычный для ЛА проект, расскажите все подробно про него?

Благодарю всех за живой интерес!
К сожалению все права на публикацию полного материала о данной конструкции переданы объединённой редакции астрономических журналов германии и в ближайшие месяцы должна выйти статья в "interstellraum".
Поэтому я не могу подать информацию в такой форме- прошу понять меня правильно. Потом хочу попробовать в
"Sky & Teleskope".
Но я могу тоже самое могу рассказать в виде вопрос-ответ.
Мне это доставит удовольствие и возможно коллективно найдём более оптимальные технические решения- и тем кто пойдёт за нами будет уже проще!
« Последнее редактирование: 06 Июн 2010 [00:19:57] от Schmidt Alexander »


Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Наблюдать с комфортом
« Ответ #16 : 06 Июн 2010 [00:33:23] »
Цитата: "Очень интересно как реализован бинокулярный узел. Если можно опишите подробней."
          - GAZER,Астролюбитель, ХИУС, Пецык Алексей-

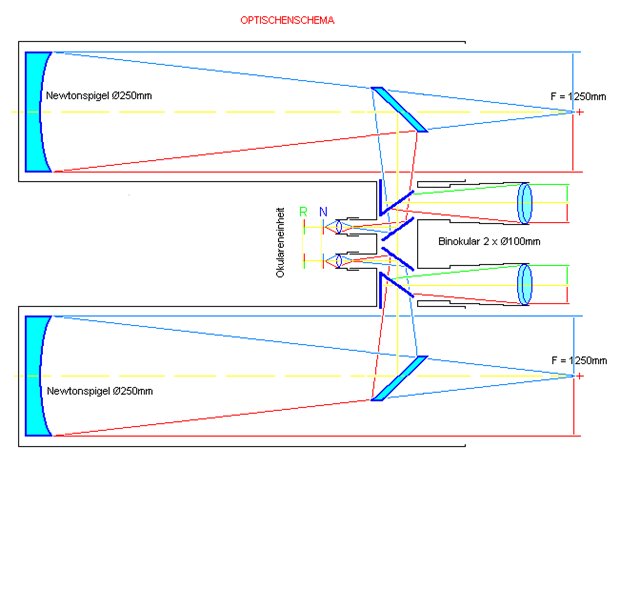

Конструкция окулярного узла понятна из схемы. Два поворотных плоских зеркала направляют свет от рефракторов и перекрывают от Ньютонов. В другом положении- открывают свет от Ньютонов. Переключениие ручное двумя выносными рычажками на концах которых- сильные магниты, с их помощью происходит жёсткая фиксация зеркал в обоих позициях отюстированными металлическими ограничителями. Техническое исполнение я думаю каждый может реализовать сам исходя из своих возможностей. У меня это ал. квад. труба 60х60мм t=5мм.
к которой жёстко закреплены объективы 2х100х450. Два конца в Ньютонах подвижны. Позволяют устанавливать положение окуляров, межзрачковое расстояние и совмещать оптические оси обеих инструментов с последующей фиксацией.
Схема:
https://astronomy.ru/forum/radikal/s41/i093/1006/77/0cb9ad291981.jpg

Фото Опорная рама, полярное ярмо, рама-кресла - в сборе. Телескопная рама с окулярным узлом и рефрактором 2х100х450.
https://astronomy.ru/forum/radikal/i065/1006/7d/ba3c1852f48d.jpg
« Последнее редактирование: 06 Июн 2010 [05:11:19] от Schmidt Alexander »

Оффлайн Наблюдатель

  • ***
  • Сообщений: 156
  • Благодарностей: -2
  • Я - часть космоса!
    • Сообщения от Наблюдатель
Re: Наблюдать с комфортом
« Ответ #17 : 06 Июн 2010 [01:13:09] »
Было бы здорово, если бы нашёлся такой человек, который готов был бы взяться за изготовление подобных изделий на заказ. И сам денег заработал бы и осчасливил бы многих ЛА. Энтузиасты, вперёд!
Самое смешное желание - это желание нравиться всем. (с)

Оффлайн Hermit

  • *****
  • Сообщений: 2 279
  • Благодарностей: 152
  • In bino veritas!
    • Сообщения от Hermit
Re: Наблюдать с комфортом
« Ответ #18 : 06 Июн 2010 [02:32:13] »
Подскажите где можно посмотреть на, в хорошем смысле, конкурентов. Любопытно!
Первая попавшая мне на глаза подобная конструкция - http://www.j-engineering.com/ATM/. И вторая, на стадии постройки - https://astronomy.ru/forum/index.php/topic,71407.0.html
PS: Сегодня порылся в своих архивах, нашёл ещё конструкцию - http://www.stargazing.net/Astroman/Astronomy/ATM/binocularchair.html
« Последнее редактирование: 06 Июн 2010 [12:30:11] от Hermit »
"Это невозможно!" - сказала Причина. "Это безрассудство!" - заметил Опыт.
"Это бесполезно!" - отрезала Гордость. "Попробуй..." - шепнула Мечта.

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Наблюдать с комфортом
« Ответ #19 : 06 Июн 2010 [03:12:15] »
Было бы здорово, если бы нашёлся такой человек, который готов был бы взяться за изготовление подобных изделий на заказ. И сам денег заработал бы и осчасливил бы многих ЛА. Энтузиасты, вперёд!
Спасибо! Вы прочитали мои тайные мысли. На конструкцию подал заявку на патент. Стараюсь любыми способами вызвать интерес.
Если для обычных ЛА конструкция желательна, то для пожилых и инвалидов я просто не знаю альтернативы. Нужен портфель заказов т.к. цена штучного изготовления приближается к стоимости автомобиля- и не "Жигулей", и не старого.
Только оптика мне обошлась 2500€, не считая материал, 6 мес. работы по 10-12 часов, без выходных.
« Последнее редактирование: 06 Июн 2010 [16:06:25] от Schmidt Alexander »
